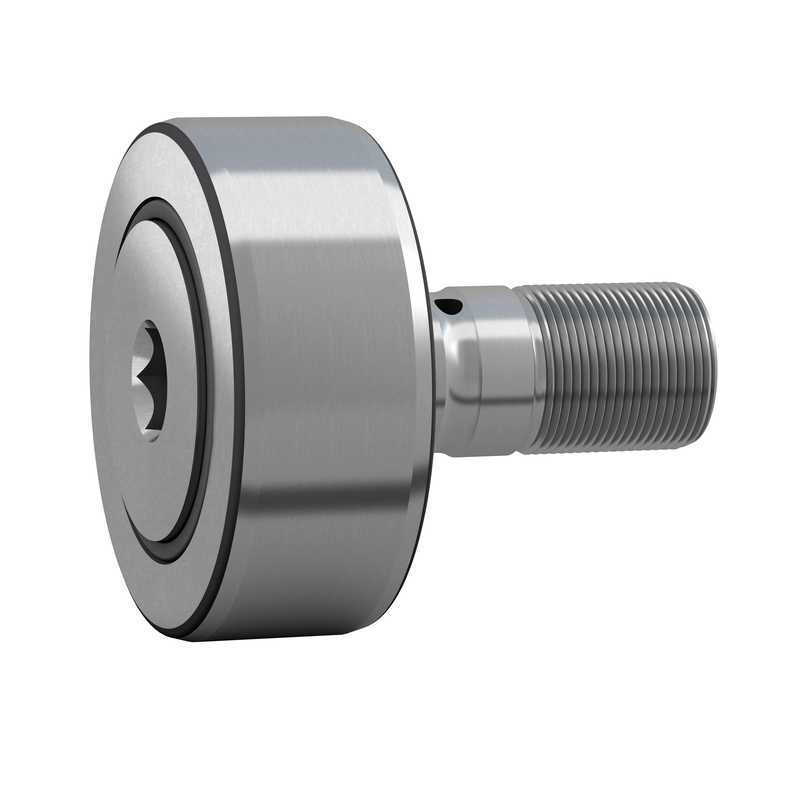

螺栓型滚轮轴承

螺栓型滚轮轴承设计用于在各种导轨上运行，并且可用于凸轮传动装置、输送机系统等。

螺栓型滚轮轴承的设计以滚针轴承或圆柱滚子轴承为基础。这种轴承采用实心螺栓取代了内圈。

产品设计及类型

螺栓型滚轮轴承具有厚壁外圈，其运行表面标配为凸面。不过，也可提供圆柱面运行表面的螺栓型滚轮轴承（型号后缀为X）。

螺栓型滚轮轴承有三种基本设计：

1：KR型（CF型）

2：NUKR型

3：PWKR型

KR、CF型螺栓型滚轮轴承

1：可选类型：

①带保持架（滚针和保持架组件型）

②满装滚针组型（型号后缀加V），相同尺寸的螺栓型滚轮轴承，基于满装滚子的设计比带保持架的设计可承受更高的载荷

2：外圈由压装式挡边环和螺柱头（整体式挡边）轴向引导，外圈与挡边环和螺柱头之间的狭窄间隙形成了间隙式密封

3：还可在两侧的配备轴向滑环（密封圈，型号后缀为PPA或UU、PPXA或UUX）

①材料由PA66制成

②在径向方向上与外圈形成狭窄的迷宫式密封，以防止粗糙的污染物侵入

③在轴向上作为接触式密封件，将润滑脂可靠地保持在轴承中

④改进螺栓滚轮轴承的润滑状态，降低摩擦和摩擦热量，并延长润滑脂寿命

4：螺柱上可配带偏心套（型号后缀带E）,通过采用偏心套，对相关零部件的位置度公差可以不必过严要求。可调整离心率来达到定位要求

NUKR型螺栓滚轮轴承

1：以双列满装圆柱滚子轴承为基础，两列滚子组之间无整体式挡边

2：外圈通过滚子组，由螺柱头和压装式挡边环轴向引导

3：钣金角圈压入两侧的的外圈肩部，形成一个有效的迷宫式密封

4：螺柱的两端都有一个内六角孔，安装时可用内六角扳手将螺栓型滚轮轴承固定就位

5：螺柱上可配偏心套（型号后缀带E），通过采用偏心套，对相关零部件的位置度公差可以不必过严要求。可调整离心率来达到定位要求

6：可承受因偏转或倾斜运行而可能导致的相对较重轴向载荷

PWKR..2RS型螺栓滚轮轴承

1：以双列满装圆柱滚子轴承为基础

2：外圈通过滚子组，有螺柱头和压装式挡边环轴向引导

3：两侧都装有丁腈橡胶接触式密封件，与被压入外圈肩部的钣金角环集成，并与挡边环和螺柱头相互接触

4：螺柱的两端都有一个内六角孔，安装时可用内六角扳手将螺栓型滚轮轴承固定就位

5：每个内六角孔的中心都有一个补充润滑孔，可以安装压入式润滑脂油嘴或集中润滑系统相连的转接头

6：螺柱上可配偏心套（型号后缀带E）。通过采用偏心套，对相关零部件的位置度公差可以不必过严要求。可调整离心率来达到定位要求

7：可承受因偏转或倾斜运行而可能导致的相对较重轴向载荷

上海奥扬传动科技有限公司主营销售各种品牌规格的螺栓滚轮轴承及非标准产品，型号齐全、现货库存、原装正品。公司拥有完善的售前、售后服务团队，可为客户提供轴承产品选型和品牌转换等优质服务。想了解更过关于螺栓滚轮轴承的产品信息，请联系客服索取产品目录及相关资料。
