圆柱滚子轴承

圆柱滚子轴承

提供多种设计、系列和尺寸,具备较高的轴向承载力和高转速,此类轴承的最大差异在于保持架设计和材料以及内圈和外圈法兰的配置。
内径: 外径:
产品详情

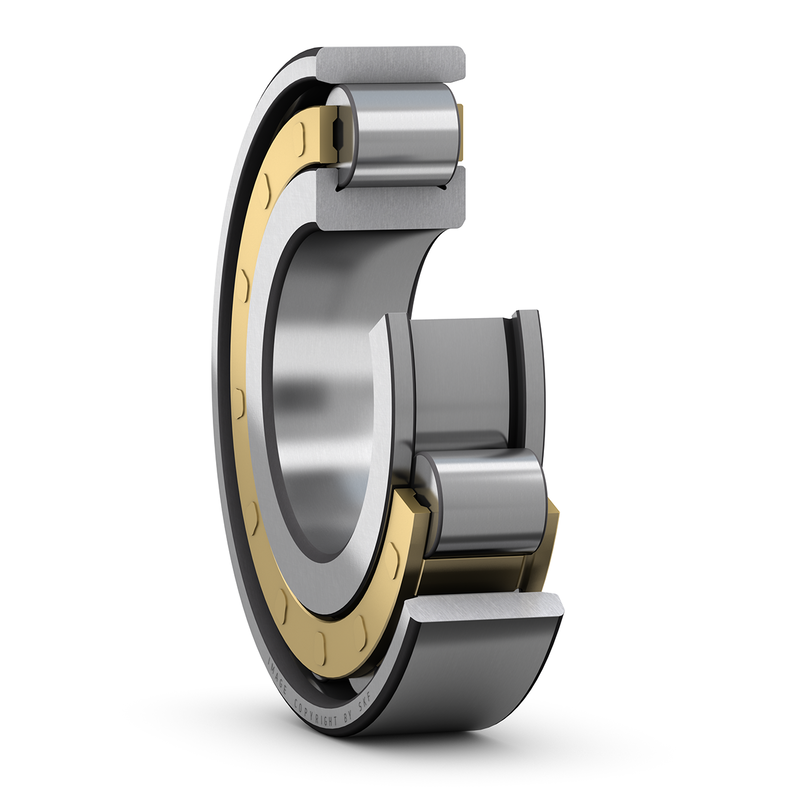

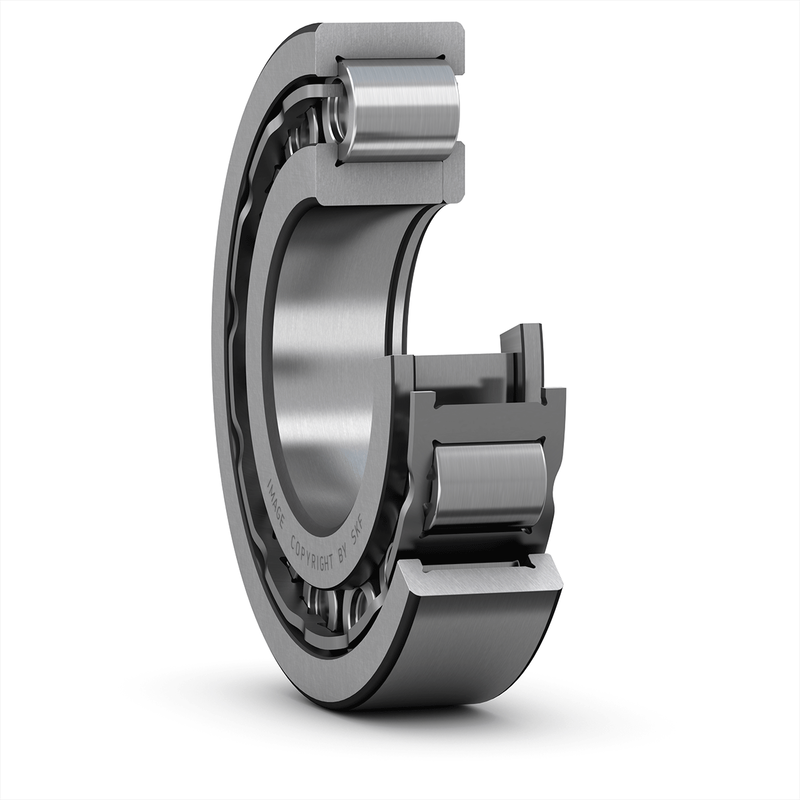

圆柱滚子轴承

圆柱滚子轴承有很多设计、系列和尺寸可供选择。圆柱滚子轴承之间的主要设计差异在于:

1:含有的滚子列数(一列或两列)

2:保持架类型(带/不带保持架或带有特殊保持架)

①带保持架轴承可承受高径向载荷和冲击载荷、快速加速及高转速

②满装滚子轴承(不带保持架)能够装载最大数量的滚子,因此适合中等转速下极重径向载荷的应用。

③高承载力圆柱滚子轴承,具备满装滚子轴承的高承载能力和带保持架轴承的高转速能力

3:内圈和外圈挡边的配置不同

常见设计类型

NU型轴承

1:外圈两侧带整体式挡边,内圈无挡边

2:可允许轴相对于轴承座在两个方向上发生轴向位移

3:可与适当的挡圈(代号前缀HJ)配合使用,实现轴承的轴向固定

N型轴承

1:内圈两侧带整体式挡边,外圈无挡边

2:可允许轴相对于轴承座在两个方向上的轴向位移

NJ型轴承

1:外圈两侧带整体式挡边,内圈单挡边

2:可允许轴相对于轴承座仅在一个方向上的轴向位移

3:用于沿一个方向上作轴向定位

4:适当的挡圈(代号前缀HJ)与轴承配合使用,可以实现轴承在另一个轴向上的定位

NUP型轴承

1:在外圈两侧带整体式挡边,内圈单挡边并带平挡圈

2:用于沿两个方向上作轴向定位

NUB型轴承

1:外圈两侧带整体式挡边,在两侧延伸的内圈上无挡边

2:可允许轴相对于轴承座在两个方向上发生轴向位移

NJP型轴承

1:在外圈两侧带整体式当班,内圈带一个平挡圈

2:用于沿一个方向上作轴向定位

NF型轴承

1:内圈两侧带整体式挡边,外圈带单挡边

2:用于沿一个方向上作轴向定位

NP型轴承

1:在内圈两侧带整体式挡边,在外圈一侧带整体式挡边以及另外一侧带可分离的挡边

2:用于沿两个方向上作轴向定位

无内圈或外圈的轴承

1:在以下情况下,可以选用:

①无内圈的NU型轴承(RNU系列)

②无外圈的N型轴承(RN系列)

2:可允许轴相对于轴承座的轴向位移,但受轴承滚道宽度的限制

3:通常在轴上或轴承座内用作滚道的部位需要经过淬火硬化和磨削加工

NNU型轴承

1:外圈上带有三个整体式挡边,内圈无挡边

2:可允许轴相对于轴承座在两个方向上发生轴向位移

NN型轴承

1:内圈上带有三个整体式挡边,外圈无挡边

2:可允许轴相对于轴承座在两个方向上发生轴向位移

NNUP型轴承

1:外圈上带有三个整体式挡边,内圈一侧带有整体式挡边,一侧带平挡圈

2:用于沿两个方向上作轴向定位

NNCL型轴承

1:内圈带三个整体式挡边,外圈无挡边

2:外圈的滚子组列之间装有固定环,与轴承保持一致,在运行期间,固定环不应承受轴向载荷

3:可允许轴相对于轴承座在两个方向上发生轴向位移

NNCF型轴承

1:内圈带三个整体式挡边,外圈带一个挡边

2:外圈整体式挡边的会对侧装有一个固定环与轴承保持一体,在运行期间,卡环不应承受轴向载荷。

3:用于在一个方向上作轴向定位,且最终允许轴与轴承座在另一个方向上的轴向位移

NNC型轴承

1:具有和NNCL及NNCF型轴承一样的内圈

2:具有一个双外圈:

①通过固定环与轴承保持一致

②包含两个相同的外圈组件,且各带一个整体式挡边

3:用于沿两个方向上作轴向定位

NNF型密封轴承

1:具有一个双内圈

①固定环与轴承保持一体

②带三个整体式挡边

2:在外圈上有一个整体式中心挡边

3:用于沿两个方向上作轴向定位

4:因为两列滚子之间存在距离,所以可允许承受有一定的倾覆力矩

5:具有比内圈窄1mm的外圈

6:在外圈旋转的应用中,内圈和相邻组件之间不需要隔圈

7:在外圈上有两个止动槽

8:在两侧的带接触式密封,安装于内圈肩部的凹槽内

带圆锥孔的轴承

1:可提供内圈为1:12的圆锥孔轴承,(型号后缀K)

2:具有的径向游隙略大于相应的圆柱孔轴承

外圈带止动槽的轴承

1:用型号后缀N标识

2:可通过止动环将轴承轴向固定在轴承座中

外圈带定位槽的轴承

1:提供带一个或两个定位槽的轴承(型号后缀带N1或N2),两个定位槽互成180°

2:用于间隙配合安装的轴承应用中,可防止外圈也发生转动
