圆柱推力滚子轴承

圆柱推力滚子轴承设计用于承受较重的轴向载荷和冲击载荷。圆柱滚子推力轴承不能承受径向载荷。轴承刚度高且只需极小的轴向空间。

产品设计及类型

奥扬传动可提供不同系列的圆柱滚子推力轴承

1：带单列滚子的811和812系列轴承，它们主要用于推力球轴承的承载能力不足的工况

2：带双列滚子的893和894系列轴承

单向轴承

标准的圆柱滚子推力轴承为单向轴承，仅可承受单个方向的轴向载荷。

双向轴承

1：能承受两个方向上的轴向载荷

2：由两套圆柱滚子和保持架推力组件与两个带中间圈的轴承垫圈组合而成，根据设计的不同，中间圈可以是由轴引导或由轴承座引导，中间圈的表面光洁度和硬度必须与轴承垫圈相同

圆柱滚子和保持架推力组件

1：以前缀K标识

2：只能承受单向的轴向载荷

3：可与WS、GS、LS和AS系列中的轴承垫圈组合

4：可以在没有垫圈的应用中使用，其中包括相邻的部件可以用作滚道和需要具有低轴向截面高度的轴承配置

轴承垫圈

圆柱滚子推力轴承除了圆柱滚子和保持架推力组件以外，还包括轴承套圈

轴圈

1：以型号前缀WS标识

2：由硬化的碳铬轴承钢制成

3：具有高精度磨削轴承滚道表面

4：内孔经过研磨

座圈

1：型号以前缀GS标识

2：由硬化的碳铬轴承钢制成

3：具有高精度磨削轴承滚道表面

4：外表面经过研磨

LS系列通用套圈

1：由硬化的碳铬轴承钢制成

2：可用作K811、K812和AXK系列的推力轴承的轴圈或座圈

3：适用范围6≤d（内径）≤160mm

4：滚道表面经过磨削加工，其他表面经过车削加工

5：适用于垫圈无需精确对中或者低转速的应用

6：垫圈上倒角相对侧的面为滚道表面

AS系列通用薄垫圈

1：厚度为1m

2：由经过硬化处理的弹簧钢制成

3：适用范围4≤d（内径）≤160mm

4：如果临近的设备部件没有经过硬化，但有足够的刚性并且形位公差的要求一般时，则可用作经济型的轴承解决方案，垫圈两面都经过抛光，均可用作滚道

保持架

圆柱滚子推力轴承配有以下分类中的一种保持架

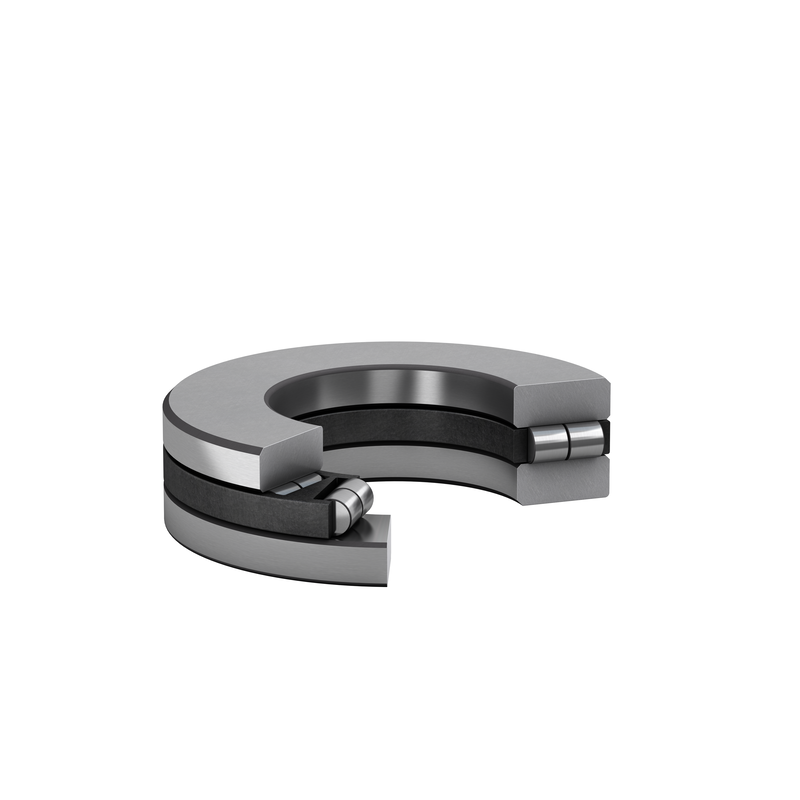

1：玻璃纤维增强PA66（型号后缀为TN）

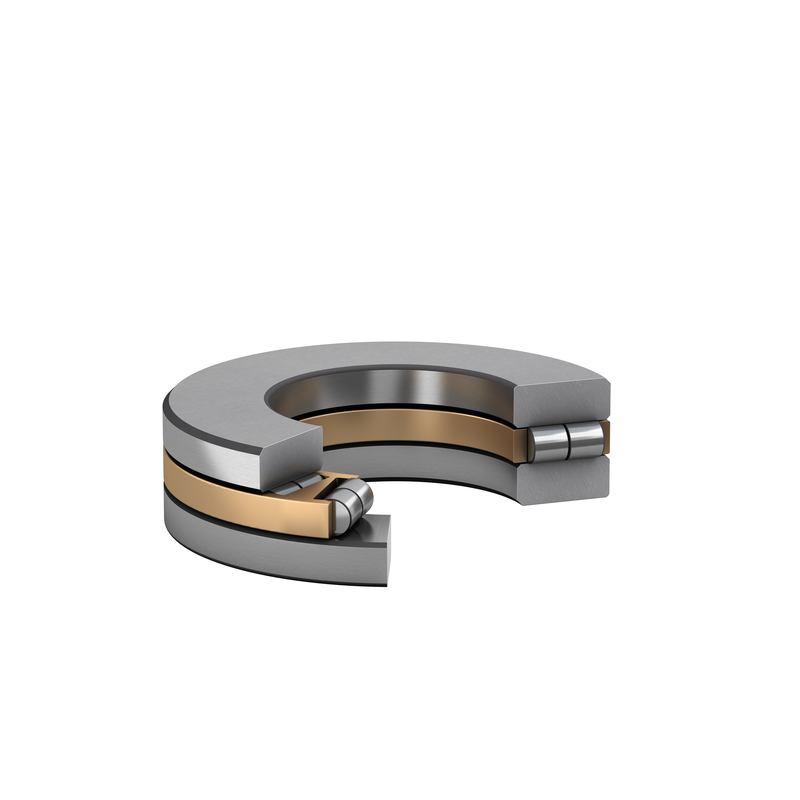

2：机削黄铜（型号后缀为M）

上海奥扬传动科技有限公司专业销售各种型号品牌的圆柱滚子推力轴承，型号齐全、原装现货库存。公司拥有完善的售前、售后服务团队，可为客户提供轴承选型和品牌转换等优质服务，想要了解更多关于圆柱滚子推力轴承的信息，可联系客服索取该产品目录。
