平面推力滚针轴承

平面推力滚针轴承装有成型保持架，轴承内的所有滚针都能得到可到固定和引导。滚针推力轴承能在极小的轴向空间内提供非常高的刚度。在相邻部件表面可以作滚道使用的应用中，平面滚针推力轴承所占的空间比传统的止推垫圈更小。

产品设计及类型

可提供以下不同设计的平面滚针推力轴承

1：公制，AXK系列，滚针和保持架推力组件

2：英制，NTA系列，滚针和保持架推力组件

3：公制，AXW系列，带引导挡边的平面滚针推力轴承

在相邻部件表面不能作为滚道使用的应用中，组件可与不同系列的轴承套圈配合使用。

平面滚针和保持架推力组件

AXK、NTA系列平面滚针和保持架推力组件

1：使用范围为4≤d（内径）≤160mm

2：只能承受单向的轴向载荷

3：在相邻部件不可以作滚道使用的应用中，可以与LS、AS、GS或WS系列的轴承套圈配合使用

双向轴承

1：能承受两个方向上的轴向载荷

2：由两套滚针和保持架推力组件与两个轴承套圈和一个中间圈组合而成，根据设计的不同，中间圈可以是由轴引导或由轴承座引导。中间圈的硬度和表面光洁度必须与轴承套圈相同。

带引导挡边的平面滚针推力轴承

带引导挡边的AXW系列滚针推力轴承

1：适用范围为10≤d（内径）≤50mm

2：只能承受单向的轴向载荷

3：由滚针和保持架推力组件与带引导挡边的止推套圈组成，挡边有助于安装操作和准确实现座圈的径向定位

滚针轴承组合配置

为了同时承受径向和轴向载荷，AXW系列的滚针推力轴承可与以下径向滚针轴承配合使用：

1：闭口性或开口型冲压外圈滚针轴承

2：带机削套圈的滚针轴承

轴承垫圈

圆柱滚子推力轴承除了圆柱滚子和保持架推力组件以外，还包括轴承套圈

轴圈

1：以型号前缀WS标识

2：由硬化的碳铬轴承钢制成

3：具有高精度磨削轴承滚道表面

4：内孔经过研磨

座圈

1：型号以前缀GS标识

2：由硬化的碳铬轴承钢制成

3：具有高精度磨削轴承滚道表面

4：外表面经过研磨

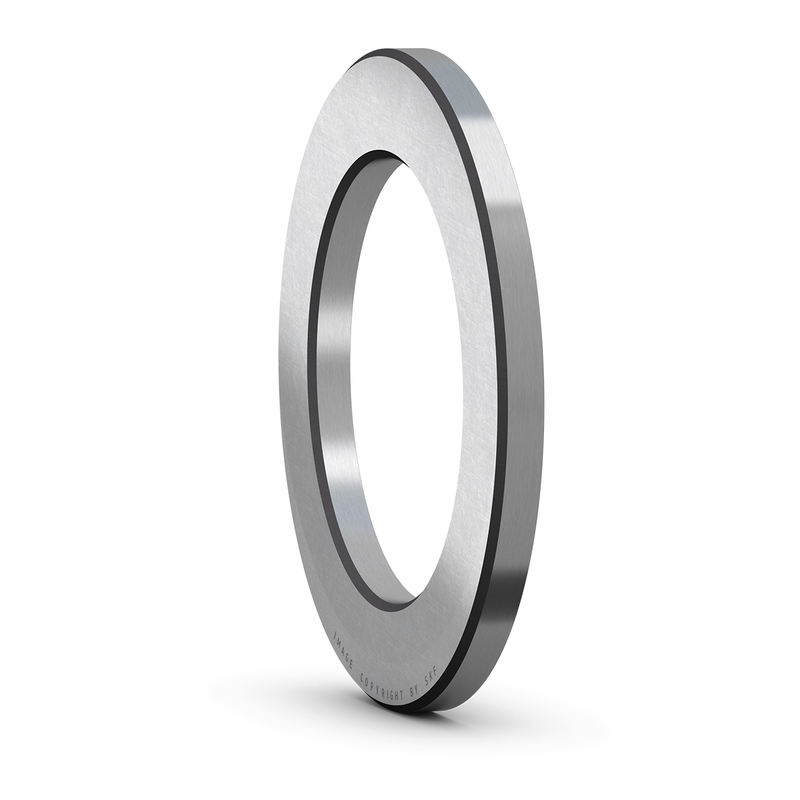

LS系列通用套圈

1：由硬化的碳铬轴承钢制成

2：可用作K811、K812和AXK系列的推力轴承的轴圈或座圈

3：适用范围6≤d（内径）≤160mm

4：滚道表面经过磨削加工，其他表面经过车削加工

5：适用于垫圈无需精确对中或者低转速的应用

6：垫圈上倒角相对侧的面为滚道表面

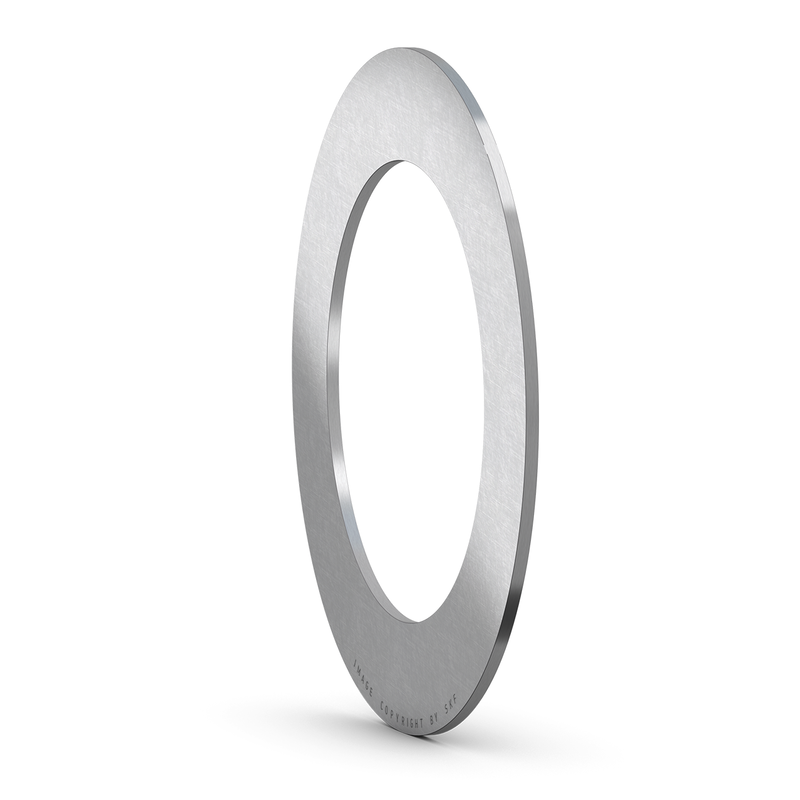

AS系列通用薄垫圈

1：厚度为1m

2：由经过硬化处理的弹簧钢制成

3：适用范围4≤d（内径）≤160mm

4：如果临近的设备部件没有经过硬化，但有足够的刚性并且形位公差的要求一般时，则可用作经济型的轴承解决方案，垫圈两面都经过抛光，均可用作滚道

保持架

圆柱滚子推力轴承配有以下分类中的一种保持架

1：玻璃纤维增强PA66（型号后缀为TN）

2：机削钢（型号无后缀）

3：冲压钢（型号无后缀）
