滚针和推力滚子组合轴承

滚针/轴向圆柱滚子轴承

轴承设计及类型

双方向

这些精密轴承是具有径向轴承组件的双向轴向圆柱滚子轴承。

有或没有固定孔

轴承外圈有固定孔和无固定孔。带孔的轴承是直接安装在相邻结构上的螺钉。大的接触面和小间距的孔允许连接到邻近的结构，这是非常刚性和低沉降倾向。因此，不需要轴承盖，否则将需要保持轴承和所需的匹配工作。

如果轴定位垫圈的轴台不足或需要密封滚道，则一侧延伸有阶梯轴定位垫圈的轴承是合适的。

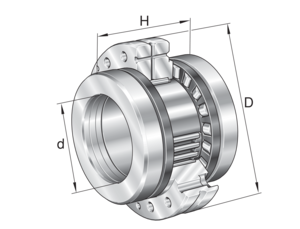

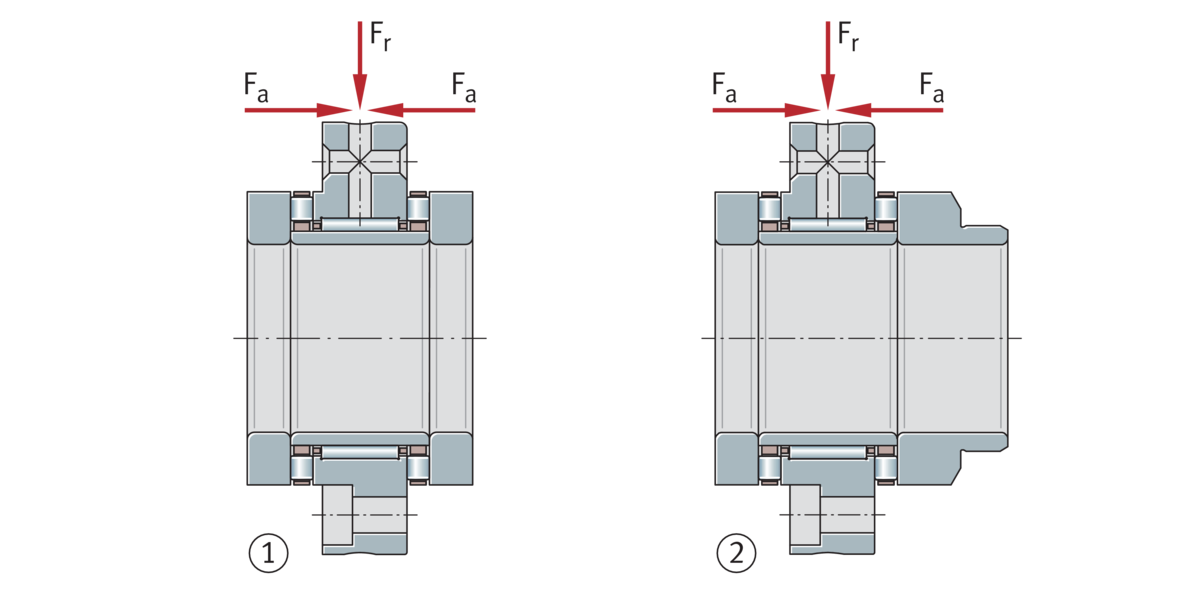

滚针/轴向圆柱滚子轴承，有定位孔，用于螺钉安装

①标准型，型号代号ZARF

②加长型，与阶梯轴定位垫圈延伸一侧型号代号ZARF..-L

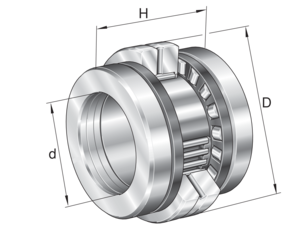

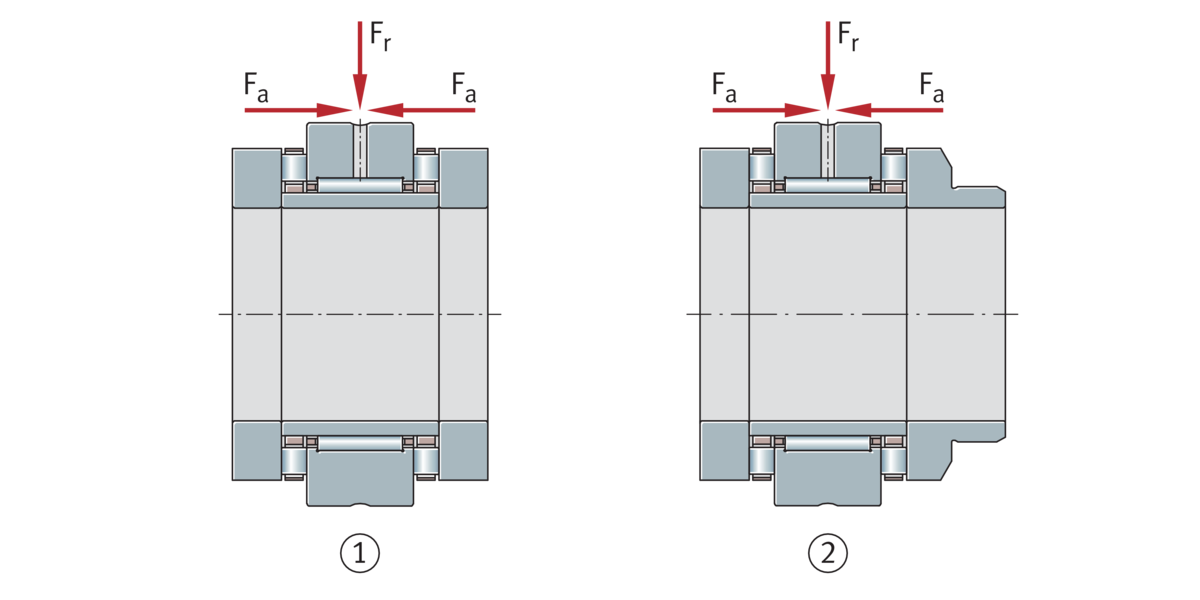

滚针/轴向圆柱滚子轴承，无定位孔，不用于螺钉安装

①标准型，型号代号ZARN

②加长型，与阶梯轴定位垫圈延伸一侧型号代号ZARN..-L

特性

滚针/轴向圆柱滚子轴承包括带有径向和轴向滚道的外圈、轴定位垫圈、内圈、径向滚针和保持架组件、轴向圆柱滚子和保持架组件。轴承可带或不带固定孔。

能够承受径向和轴向载荷

除了径向力，轴承还可以支持来自两个方向的轴向力和倾斜力矩。

预紧力和内部间隙

外圈、内圈和轴向保持架相互匹配，使轴承通过INA精密锁紧螺母预加载后无轴向间隙。

螺钉安装轴承（ZARF..TN和ZARF..LTN）系列

外圈螺丝安装:可省去盖子和配套工作

滚针/轴向圆柱滚子轴承ZARF(-L)外圈有孔。这些用于螺钉直接安装在邻近的结构或在径向定位孔。由于螺钉安装外圈，盖，否则将需要匹配的工作，因此可以省去。轴承通过锁紧螺母AM或ZM(a)预压在轴肩上。

带密封载体组件

为了简化设计，推荐使用密封载体总成DRS。密封载体组件集中在外圈和密封轴承，防止外部影响。

非螺钉安装轴承（ZARN..TN和ZARN..LTN）系列

安装在轴承座内

轴承ZARN(-L)安装在轴承座中，外圈使用盖定位。它们通过锁紧螺母AM或ZM(a)预压在轴肩上。

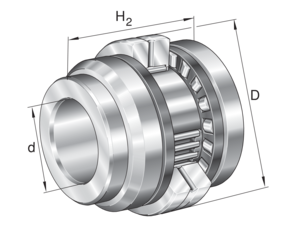

带阶梯轴定位垫圈（ZARN..LTN和ZARF..LTN）

ZARN..LTN有一个在一侧延伸的阶梯轴定位垫圈。这些系列优先用于轴肩不能充分支撑轴定位垫圈的情况，或者由于邻近建筑的空间条件，轴承单元不能密封在正常轴定位垫圈的外表面的情况。ZARN/F(-L)也可用于重型系列。该系列具有更大的横截面为相同的轴直径，因此更高的基本额定负荷。

上海奥扬传动科技有限公司专业销售各种品牌型号的滚针和推力滚子组合轴承，型号齐全、现货库存。公司拥有完善的售前、售后服务团队，可为客户提供专业的产品选型和品转转换等业务，如需了解更多关于该产品的相关资料，可联系客服索取该产品的详细资料和产品目录。
