圆锥滚子轴承

圆锥滚子轴承有一个圆锥外圈和一个圆锥内圈组件。圆锥外圈组件由外圈构成，圆锥内圈组件则由内圈、滚子和保持架构成。这款轴承的结构可以适应联合载荷并在运行中实现低摩擦。通过将一个单列圆锥滚子轴承与另一个圆锥滚子轴承互相调整并施加预载荷，便可以得到坚硬的轴承应用。

产品设计及类型

单列圆锥滚子轴承

单列圆锥滚子轴承具有许多设计和变形，并有许多系列和尺寸，包括：

1:基本标准设计轴承

2:特殊应用的轴承

3:外圈带挡边的轴承

基本轴承的设计

1:其设计和内部几何形状都能提供较长的使用寿命

2:与常规设计轴承相比，由于采用了具有凸度的滚道，并且对内圈引导挡边引导面进行了抛光处理，这些措施使轴承运行的温度更低，且润滑剂的消耗量也更少

特殊应用的轴承

对于轴承需要适用特殊运行条件的应用场合，可以根据这些要求专门定制生产这些单列圆锥滚子轴承。

外圈带挡边的轴承

外圈带挡边特定尺寸的单列圆锥滚子轴承。轴承在轴承座中比较容易进行轴向定位。由于轴承座不需要挡肩，因此轴承座孔的加工就更加容易、更加经济。

配对圆锥滚子轴承

配对单列圆锥滚子轴承产品是以通用尺寸的单列圆锥滚子轴承为基础配对而成。根据应用的要求，来选择各种不同设计和变形的配对圆锥滚子轴承：

1:面对面配置的配对轴承

2:背对背配置的配对轴承

3:串联配置的配对轴承

现货产品中的配对轴承是基本产品系列，还可以根据客户需要提供满足其要求的替他配对轴承。根据设计，配对圆锥滚子轴承可固定在轴上，实现两个方向的轴向定位，并具有特定的轴向游隙或预紧。取决于设计，这些轴承都可以提供了刚性相对较高的轴承配置。轴承和隔圈在生产中就已配对，并以成套方式进行供货。

面对面配置的配对轴承

1:两列轴承的载荷线向轴线聚拢

2:可承受有限的不对中误差

3:能承受两个方向的轴向载荷

背对背配置的配对轴承

1:两列轴承的载荷线分开

2:是一种相对刚性的轴承配置

3:可以承受倾覆力矩

4:能承受两个方向的轴向载荷

串联配置的配对轴承

1:两列轴承的载荷线平行

2:平均分担径向和轴向载荷

3:当单个轴承的承载能力不足时，可采用这种配置

4:只能承受单向的轴向载荷，如果需要轴承承受双向的轴向载荷，就必须能加第三个轴承，与这对串联轴承配组使用

双列圆锥滚子轴承

TDO和TDI型双列圆锥滚子轴承，这些轴承具有多种变形和不同功能。根据设计，这些轴承可承受较重的径向载荷，能承受双向的轴向载荷，并具有较高的刚性。因此，它们是刚性轴承的配置，并可在两个方向上固定轴，且有特定的轴向游隙和预紧。由于其具有二列滚子，双列圆锥滚子轴承适用于在径向和轴向具有重载荷的应用场合。

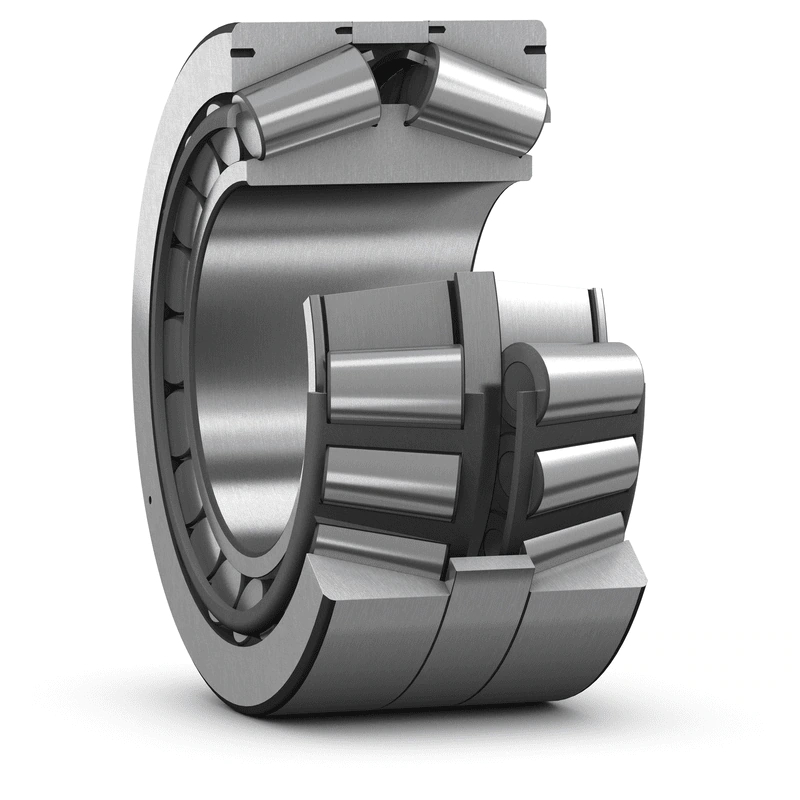

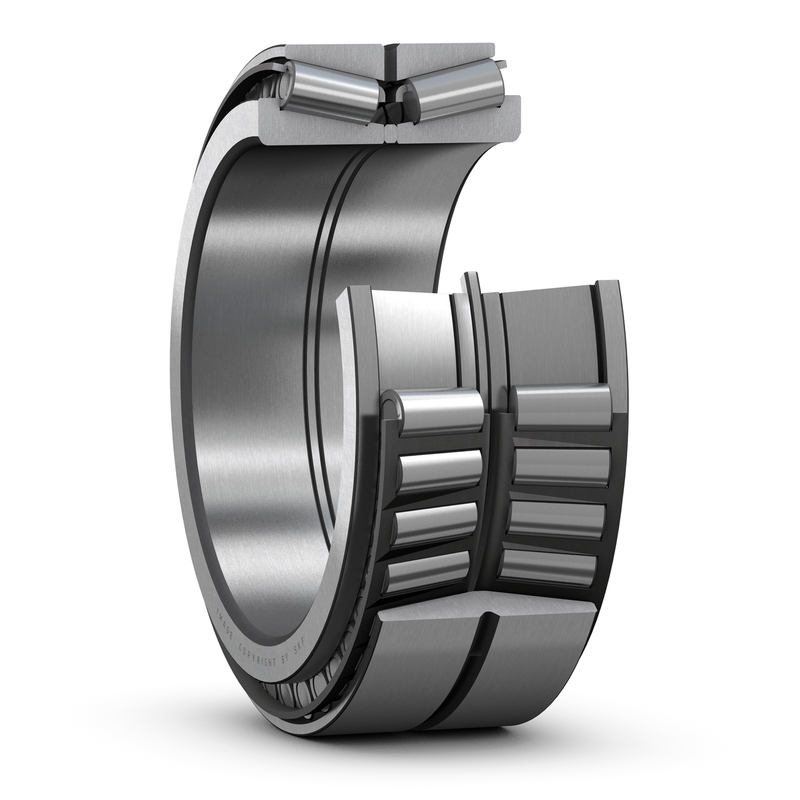

TDO型双列圆锥滚子轴承

1:具有一个双列外圈和两个带滚子和保持架的内圈组件的内圈，两个内圈之间通常有一个隔圈

2:具有背对背排列的双列滚子（载荷线向轴线分开），这使得轴承成为刚性配置并可承受极大的倾覆力矩

3:快装式单元，采用预设定轴向游隙或预紧力进行制造

4:用作定位端或浮动端轴承：

①用作浮动端轴承时，轴向位移应发生在外圈和轴承座孔之间

②对于外圈带有定位孔或定位槽的轴承，可在定位孔或定位槽中插入一个圆柱形定位销，以防外圈在轴承座内发生转动

TDI型双列圆锥滚子轴承

1:具有两个外圈和一个带有两套滚子和保持架组件的双列内圈，两个外圈之间通常有一个隔圈

2:具有面对面排列双列滚子（载荷线向轴线聚拢）

3:开式或闭式密封（带防尘盖或密封件）

4:快装式单元，采用预设定轴向游隙或预紧力进行制造

5:可提供内控带螺旋槽或在轴承套圈侧面带润滑油槽的轴承

轴承型号

1:公制轴承

2:英制轴承

上海奥扬传动科技有限公司专业销售各种品牌型号的圆锥滚子轴承，型号齐全、现货库存。公司拥有完善的售前售后服务团队，为客户提供优质的产品选型和产品品牌转换等业务，如需了解更多关于圆锥滚子轴承的产品信息，可联系客服索取产品目录。
