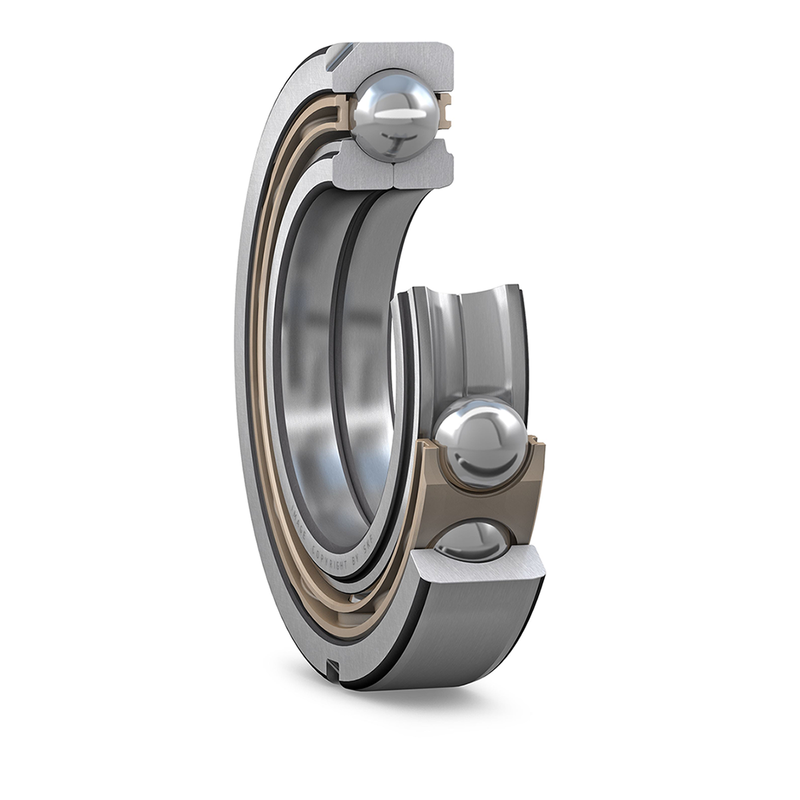

四点接触球轴承
四点接触球轴承属于径向单列角接触球轴承,特殊设计的滚道使其能承受两个方向的轴向载荷。在轴向力给定的情况下,还可承受有限的径向载荷。这种轴承为分离型设计,即带钢球和保持架的外圈组件可与双半内圈分别独立安装。
与双列轴承相比,这类轴承占用的轴向空间更少。
四点接触球轴承的双半内圈都有带倒角的挡肩。当轴承与圆柱滚子轴承结合使用时,此设计可改善油的流动状态。此外,这种倒角有助于拆卸操作。
当四点接触球轴承承受高加筋力时,其内圈的变形是有限的
标准产品种类
1:QJ2(QJF2)和QJ3(QJF3)系列中的轴承
2:QJ10(QJF10)和QJ12(QJF12)系列中部分尺寸的轴承

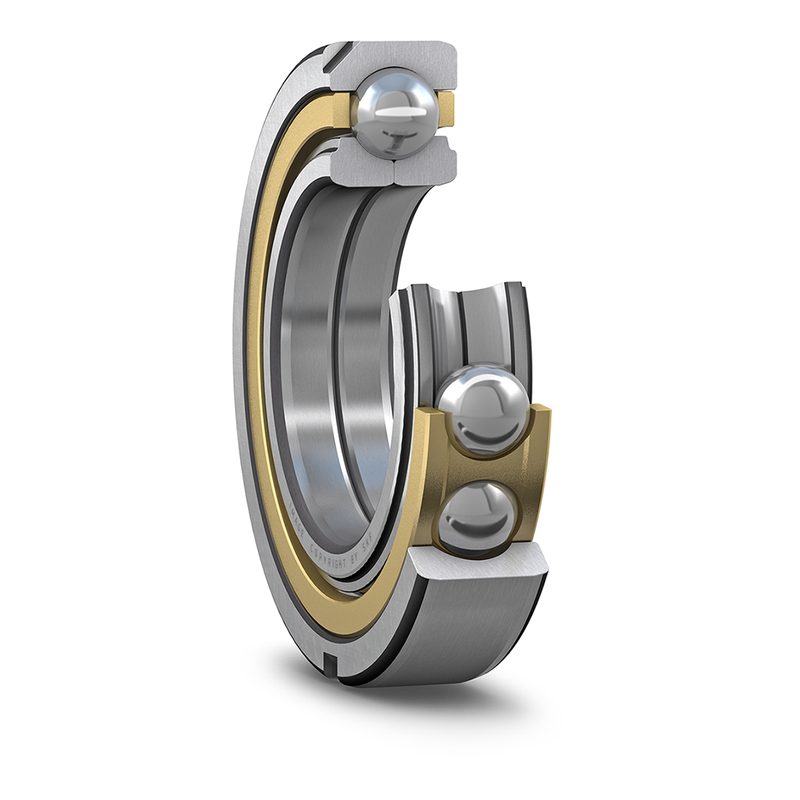

带定位槽的轴承
四点接触球轴承可以在外圈提供两个定位槽(型号后缀N2)
1:防止轴承转动
2:间隔180°分布
保持架
角接触球轴承配有玻璃纤维增强 冲压黄铜 冲压钢 机削黄铜和机削钢等材料保持架。双列轴承配有两个保持架。
双列轴承的标准保持架由PA66或冲压钢制成。
单列轴承的机削黄铜保持架(型号后缀M)已经升级如下:
1:保持架兜孔几何形状经过优化
2:横截面更小且质量更轻
3:通过减小铅含量增大了材料强度
